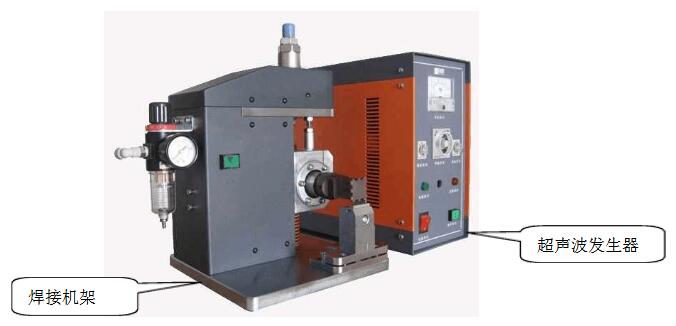

超聲波金屬點焊機由機械系統、氣壓系統、電器系統三部分組成。
1.機械系統
機械系統由底座、機頭、聲組件、三部分組成。機頭安裝在底座上,可以沿底座上下活動。

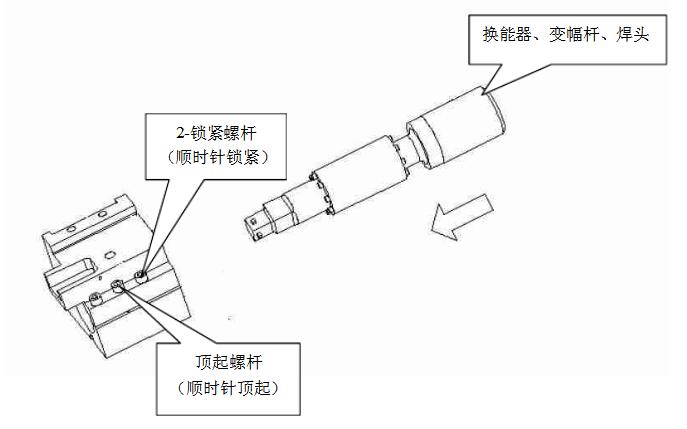

聲組件由換能器、增幅器、焊頭三部分組成,通過螺栓使三部分緊密連成一個整體。聲組件裝在滑動體內。
換能器作用是把大功率相應頻率的電信號,轉換成相應的機械能。是一種電能轉變?yōu)闄C械能的元器件。
增幅器類比于電路中的變壓器,起機械阻抗變換和增大振幅作用。
焊頭是根據焊接要求和焊件形狀專業設計的,它還起著二組阻抗變換和增大振幅作用。從結構和形狀看,焊頭并不復雜,然而卻需要最好的設計、最好的材料和加工技術。形狀復雜、尺寸較大的焊頭,設計難度很大,一般都由制造廠設計。
氣壓系統、電器系統分體式。
2.氣壓系統
氣壓系統用壓縮空氣作動力,通過電磁閥切換氣路,推動氣缸活塞帶動滑動體(連同聲組件)作上下運動。用“壓力調節”按鈕控制氣壓大小,用單向閥控制升降速度。
3.電器系統
1)定時電路
定時電路對焊接過程執行時序控制。通過機頭面板上的按鈕、開關可設定延時時間、焊接時間、保壓時間。只要用手按下底座上的“啟動”按鈕,焊機將自動完成一次焊接過程。
2)超聲發生器
超聲發生器是向聲組件提供電功率。通過調整“頻率微調”按鈕使超聲發生器的頻率與聲組件的共振頻率一致,根據焊件的面積和材料調整功率輸出的大小。
