在超聲波設備的設計生產過程中，若超聲模具振幅設計太大，相應地材料內部應力也太大，超過了材料本身的抗拉強度和疲勞強度，結果就是模具材料開裂。一般而言，我們建議客戶在設計超聲模具時，控制超聲模具的振幅參數在合理的范圍內，以保證超聲波系統能安全可靠的工作。
| 15khz | 20khz | 28khz | 35khz | 40khz | |
| 鋼材（鉻鋼或A3鋼） | 100μm | 80μm | 40μm | 30μm | 25μm |
| 鋁合金（7075/6061） | 70μm | 50μm | 30μm | 25μm | 20μm |
| 鈦合金 | 120μm | 100μm | 60μm | 40μm | 30μm |

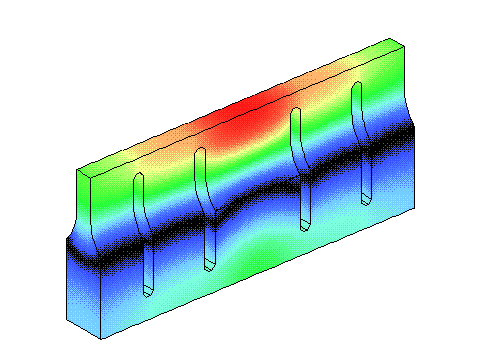

超聲波振幅通常指超聲波焊接設備的振幅。超聲波部件在做超聲波振動時，其運動形式一般是縱向的伸縮運動。這種運動是由于構成這個部件的材料，在周期性的外力作用下變形產生的。其特點是該部件整體作伸長和縮短的周期性變形，越接近端面，變形量越大；部件的兩頭，變形量；端面質點的來回往復運動，靜止點（或叫起始點）在中間，運動軌跡在靜止點兩邊等量分布。其測量難點在于頻率高和振幅小。通常頻率在12kHz～50kHz之間，振幅在1μm～100μm之間。
